이원냉동(초저온 냉동) 시스템 실험장비

Binary Refrigeration Training Equipment

AI 초저온 이원 냉동 실습 장비는 두 가지 종류의 냉매를 이용한 이원 냉동 시스템이며 초저온(-40°C ~ -70°C)을 짧은 시간에 얻기 위하여 고온 냉매(R-404a)와 저온 냉매(R-23)를 조합해서 1차측 냉동기의 증발기를 이용하여 2차측 냉동기의 응축기 열 교환용으로 이용하고 결국 2차측 냉동기의 증발기가 초저온까지 내려가게 운전되는 원리이며 압축기와 열교환기의 입, 출구에는 AI 기능 수행을 위하여 온도와 압력 센서가 부착되어 측정된 자료가 PC에서 AI 기능을 만족하도록 구성되어 있습니다.

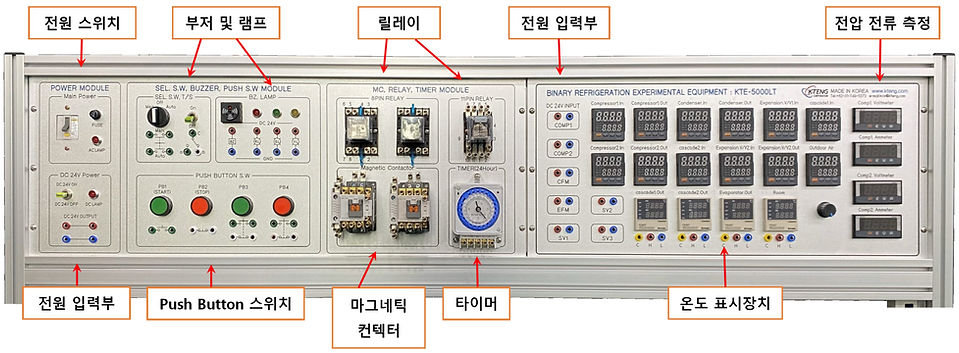

AI 초저온 이원 냉동 실습 장비는 실제 제어판에서 회로를 구성하여 운전할 수 있습니다.
AI 초저온 이원 냉동 시스템이 운전되고 빅 데이터로 온도, 압력, 엔탈피가 실시간으로 저장되며 각 위치에서 열 교환량을 실시간으로 계산하여 1초 단위 이상으로 셋팅하여 Microsoft Excel 프로그램 방식으로 저장 할 수 있으며, 각각의 빅 데이터를 그래프로 표시 및 분석 할 수 있는 AI 기능의 DAQ 프로그램이 포함되어 있습니다.

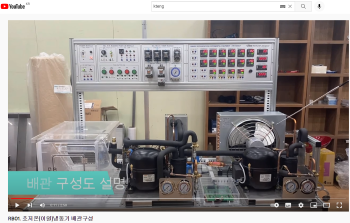

압축기 1 → 응축기 → 필터 드라이어 → 사이트 글라스 → 전자 밸브 1 → 수동팽창밸브 1 →판형 열교환기 (1원측 증발기) → 압축기 1로 구성되며 입, 출구에는 AI 통신 전용 온도, 압력 센서를 부착합니다.

압축기 2 → 판형 열교환기 (2원측 응축기) → 필터 드라이어 → 사이트 글라스 → 전자밸브 2 → 수동팽창밸브 2 → 증발기 → 압축기 2로 구성되며 입, 출구에는 AI 통신 전용 온도, 압력 센서를 부착합니다.

AI 초저온 이원 냉동 자동제어부에서 수동제어, 온도 자동제어, 또는 펌프다운 운전을 할 수 있습니다.
AI 통신을 위한 K 타입 열전대선을 사용하여 압축기1, 2의 입구 및 출구, 응축기 입구 및 출구, 팽창밸브 입구 및 출구, 케스케이드 판형 열 교환기의 입구 및 출구 온도의 빅 테이터를 Microsoft Excel 프로그램 으로 저장 할 수 있습니다.
AI 통신을 위한 K 타입 열전대선을 사용하여 초저온 증발기 출구, 실내 및 외부 공기의 온도를 측정하여 Microsoft Excel 프로그램 으로 저장 할 수 있습니다.
AI 압력자료 통신을 위하여 압축기 입구 및 출구, 응축기 출구, 팽창밸브 입구에 설치된 압력 센서에 의하여 -1 ~35bar 범위에 압력의 빅 테이터를 Microsoft Excel 프로그램 으로 저장 할 수 있습니다.
AI 초저온 이원 냉동 실습 장비의 기능을 활용한 실험 요소

- 냉동 효과를 AI 기능으로 자동 저장

- 압축 일량를 AI 기능으로 자동 저장

- 응축 효과를 AI 기능으로 자동 저장

- 증발 잠열를 AI 기능으로 자동 저장

- 팽창 밸브 출구에서 플래시 가스량을 AI 기능으로 자동 저장

- 팽창밸브 출구에서의 건조도를 AI 기능으로 자동 저장

- 성능 계수를 AI 기능으로 자동 저장

- 측정된 온도 및 압력 데이터를 AI 기능으로 자동 저장

- “SAVE” 버튼을 클릭 후 1초 단위 이상으로 셋팅하여 Microsoft Excel 프로그램 방식으로 1,440분까지 자동 저장할 수 있습니다.

AI 초저온 이원 냉동 시스템 운전 중 측정된 온도 및 압력 데이터를 실시간으로 모니터링 가능합니다.
AI 초저온 이원 냉동 시스템 운전 중 측정된 엔탈피 데이터를 실시간으로 모니터링 가능합니다.
AI 초저온 이원 냉동 시스템 운전 중 냉동 효과, 압축일량, 증발 잠열, 팽창 밸브 출구에서의 플래시 가스량, 팽창 밸브 출구에서의 건조도, 온도와 압력데이터로 계산된 성능계수가 실시간으로 측정됩니다.
AI 초저온 이원 냉동 시스템 운전 중 초 단위로 온도, 압력, 엔탈피 및 모든 데이터를 Microsoft Excel 프로그램으로 저장 할 수 있습니다.
AI 초저온 이원 냉동 시스템 운전 중 P-H 선도를 실시간으로 표시합니다. (온도와 압력데이터 측정값 활용)
