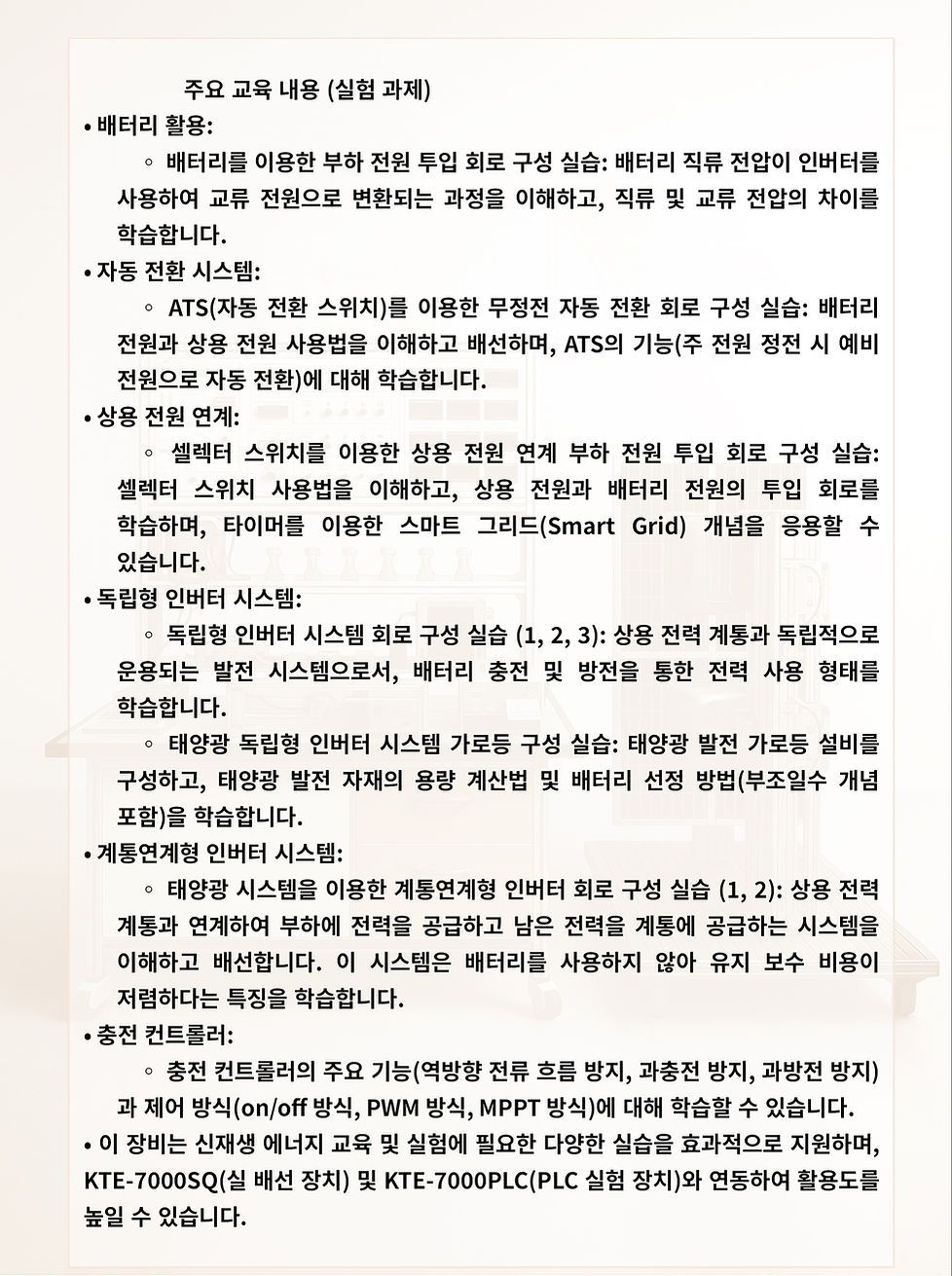

■ 세부 구성
(1) 발전 전력 표시부 / (2) 기초 시퀀스 회로 구성부 / (3) 태양광 발전 시스템 구성부 / (4) 접속반 / (5) 태양광 모듈(20W, 4ea) / (6) 인공조명(할로겐 램프, 300W) / (7) 배터리(DC 12V) / (8) 충전 컨트롤러(12V) / (9) 독립형 인버터(500W) / (10) 계통연계 인버터(300W) / (11) ATS, 자동전환 스위치 / (12) 부하용 LED램프(6W이상, 6ea)
■ 제어판 구성

-
전력변환 장치는 발전부와 제어부로 구성하며 제어판에 바나나 잭을 이용하여 태양광 발전 시스템을 구성할 수 있습니다.
-
기초 시퀀스 소자를 이용하여 태양광 발전과 관련된 시퀀스 실습을 할 수 있으며, 시스템 운전 시의 AC 및 DC의 전압, 전류, 전력 등 기본적인 정보를 얻을 수 있도록 구성되어 있습니다.

■ 전력 변환 실험 장치의 구성 연결
◎ 500W 독립형 발전 시스템 구성 연결

◎ 계통연계형 발전 시스템 구성 연결

◎ 상용전원을 이용한 실험 시스템 구성 연결

■ 전용 프로그램 메인 화면

◎ 태양전지 효율 계산식

-
Diagram 표시 영역 및 실시간 전압·전류 구성도
-
전압·전류, 전력 텍스트 표현
-
태양광 셀 효율, 풍력발전기 효율, 독립형 인버터및 계통연계 인버터 효율계산
데이터 저장을 위해서는 오른쪽 하단의 RUN Toggle S/W를 위로 올림.
■ 소개 동영상
장비활용
KTE-DA100M
본 장비를 이용하여 PLC제어 등의 실습을 통해 데이터 취득 및 실시간 모니터링이 가능합니다.

KTE-DA100M
태양광모듈, 풍력발전, 충전컨트롤러, 배터리, 계통연계 인버터, 독립형 인터버, 상용전원 등 각 부위별 DC전압, DC전류, AC 전압, AC 전류 등 실시간 모니터링 기능이 가능합니다.
